Tunneldiode (Esaki): Definition, Funktionsweise und Beispiele wie die 1N3716

Haben Sie sich schon einmal gefragt, wie die elektronischen Komponenten funktionieren, die es Hochgeschwindigkeitsgeräten ermöglichen, Aufgaben in Millisekunden auszuführen? Die Antwort könnte in einem der eigenartigsten und faszinierendsten Elemente der modernen Elektronik liegen: dem TunneldiodeAuch bekannt als Esaki-DiodeObwohl dieses Gerät in der konventionellen Elektronik weniger verbreitet ist, weist es einzigartige Eigenschaften auf, die ihm eine Schlüsselrolle bei Hochfrequenz- und Hochgeschwindigkeitsanwendungen verleihen.

In diesem Artikel beschäftigen wir uns mit der Welt der Tunneldioden, ihrem Ursprung, ihrer Quantenfunktion, den Materialien, aus denen sie bestehen, ihren besonderen elektrischen Eigenschaften, ihren Vorteilen und Einschränkungen sowie aktuellen Anwendungen. Wir werden auch spezifische Modelle wie die 1N3716 oder 1N3755Machen Sie sich bereit und entdecken Sie, warum diese winzige Komponente die Branche revolutioniert hat und warum sie trotz ihrer Einschränkungen für Spitzentechnologien weiterhin unverzichtbar ist.

Was ist eine Tunnel- oder Esaki-Diode?

El Tunneldiode, auch genannt Esaki-Diode benannt nach ihrem Erfinder Leo Esaki, der 1973 mit dem Nobelpreis für Physik ausgezeichnet wurde, ist eine spezielle Art von Halbleiterdiode, die sich durch ihre stark dotierter PN-Übergang und schmal. Diese intensive Dotierung ermöglicht ein quantenmechanisches Phänomen, bekannt als Tunneleffekt, wobei Ladungsträger die Potentialbarriere auch dann überschreiten, wenn sie dies nach klassischen Gesetzen nicht tun sollten.

Im Vergleich zu Standardsignaldioden, deren PN-Übergang eine deutlich geringere Verunreinigungskonzentration aufweist (etwa 1 Teil in 10⁸), die Tunneldiode bringt die Dotierung auf ein extremes Niveau, mit ungefähr 1 Teil in 10³Dies erzeugt eine extrem schmale Zone der Erschöpfung oder Verarmung, was für die Entstehung des Tunneleffekts entscheidend ist.

Funktionsprinzip: Quantentunneleffekt

Der Betrieb eines Tunneldiode Es basiert auf der Quantenmechanik, wonach eine endliche Wahrscheinlichkeit besteht, dass Elektronen, obwohl sie aus klassischer Sicht nicht über genügend Energie verfügen, um eine Potenzialbarriere zu überwinden, diese durchqueren können, als würden sie durch sie „tunneln“. Tunnelwahrscheinlichkeit steigt, je niedriger die Barriere ist, was gerade durch eine hohe Konzentration an Dotierstoffen im PN-Übergang der Diode erreicht wird.

Mathematisch gesehen hängt die Wahrscheinlichkeit P, dass ein Teilchen eine Barriere durchquert, exponentiell sowohl von der Barriereenergie (Eb) ab seinem Breite (W):
P α exp(-A × Eb × W)
Dabei ist A eine Konstante, die mit den Materialeigenschaften zusammenhängt. Der Schlüssel liegt darin, dass diese Barriere in der Tunneldiode so dünn ist, dass selbst eine geringere als die theoretische Energie ausreicht, damit Elektronen sie durchqueren können.

Konstruktion und Materialien: Mehr als Silizium

Im Gegensatz zu herkömmlichen Siliziumdioden Tunneldioden Sie werden normalerweise mit Germanium, Galliumarsenid o GalliumantimonidDer Grund für den Verzicht auf Silizium liegt darin, dass die genannten Materialien ein besseres Verhältnis zwischen Maximalstrom (Spitzenstrom) und Minimalstrom (Talstrom) ermöglichen, was für die praktische Anwendung der Bauelemente unerlässlich ist. Ein normaler PN-Übergang weist eine beträchtlich dicke Verarmungszone auf; bei der Tunneldiode ist diese mit etwa 100 Nanometern bis zu 10-mal schmaler.

La hohe Konzentration an Verunreinigungen Auf beiden Seiten des PN-Übergangs sind die meisten Ladungsträger (Elektronen und Löcher) in großen Mengen vorhanden, was den Tunneleffekt selbst bei sehr kleinen Potentialunterschieden begünstigt. Dadurch wird es zu einem extrem empfindlichen Bauelement, das sich für ultraschnelles Schalten eignet.

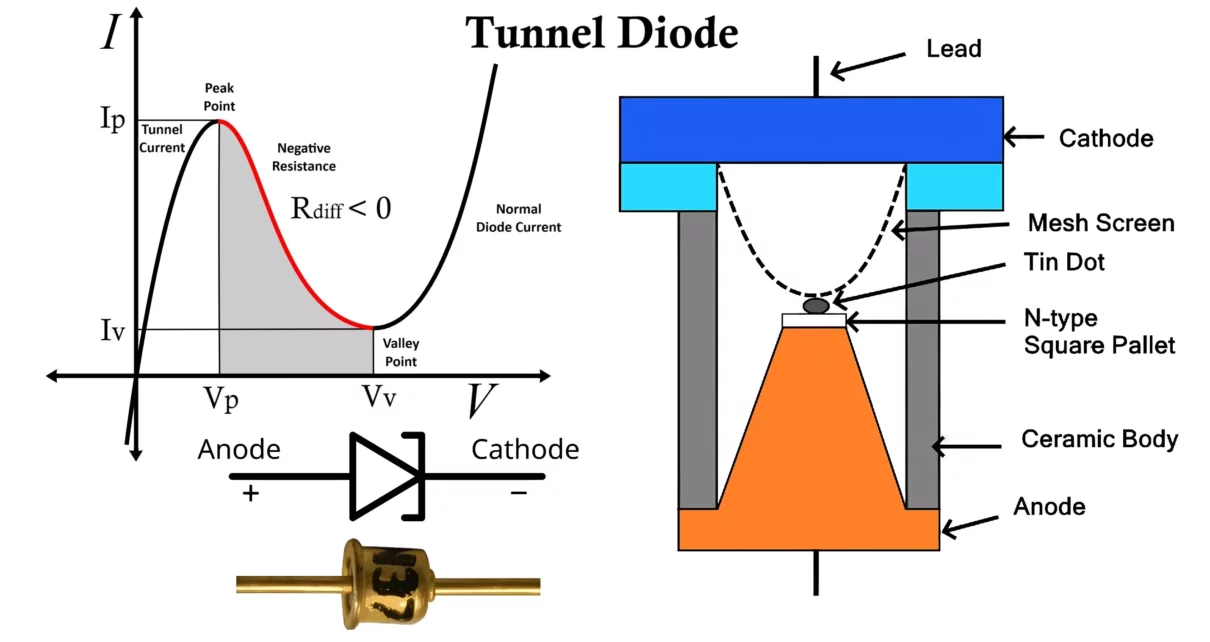

Elektrische Eigenschaften: Negativer Widerstand und VI-Kurven

Einer der auffälligste Merkmale der Tunneldiode ist, dass sie negativer Widerstand in einem Abschnitt ihrer Spannungs-Strom-Kennlinie (VI). Das bedeutet, dass der Strom bei steigender Durchlassspannung zunächst schnell ansteigt, bis er ein Maximum (Spitzenpunkt) erreicht. Bei weiterer Spannungssteigerung sinkt der Strom dann jedoch auf ein Minimum (Talpunkt) und steigt dann wie bei einer herkömmlichen Diode wieder an.

Dieses Phänomen, das negative Widerstandszone, ist die Grundlage für viele Tunneldiodenanwendungen, beispielsweise zur Erzeugung hochfrequenter Schwingungen. Die Kennlinie lässt sich in folgenden Kernpunkten zusammenfassen:

• Anfängliche Leitungszone: Der Strom steigt mit zunehmender Gleichspannung.
• Spitzenpunkt: maximaler Strom (Ip) mit zugehöriger Spannung (Vp).
• Negative Widerstandszone: Der Strom nimmt ab, auch wenn die Spannung steigt, bis er den Talpunkt erreicht.
• Talpunkt: minimaler Strom (Iv) mit Talspannung (Vv).
• Ab hier ähnelt das Verhalten dem einer gewöhnlichen Diode.

Bei Sperrspannung ist die Tunneldiode Darüber hinaus verfügt es dank des Tunneleffekts über eine erhebliche Leitfähigkeit, die selbst bei niedrigen Spannungen einen hohen Rückstrom ermöglicht.

Elektrisches Symbol und Ersatzschaltbild

El Symbologie Die Darstellung der Tunneldiode in Schaltplänen kann leicht variieren, zeigt aber im Wesentlichen einen PN-Übergang mit einer charakteristischen Form, die sein besonderes Verhalten kennzeichnet. Anode (P) und Kathode (N) sind klar voneinander unterschieden.

Für Schaltungsanalysewird ein Kleinsignal-Äquivalentmodell verwendet, das Folgendes umfasst:

• Eine negativer Widerstand (-R_o) mit dem negativen Widerstandsbereich verbunden.
• Eine Serieninduktivität (L_s) über die Diodenanschlüsse.
• Eine Sperrschichtkapazität (C).

Diese Kombination von Elementen spiegelt das Verhalten der Tunneldiode in Hochfrequenzanwendungen wider und ist für die Vorhersage ihrer Reaktion unter verschiedenen Bedingungen von entscheidender Bedeutung.

Hauptanwendungen von Tunneldioden

Aufgrund seiner außergewöhnliche Fähigkeit, den Fahrzustand schnell zu ändernDie Tunneldiode ist besonders geeignet für:

• Mikrowellen- und Hochfrequenzoszillatoren: Sie nutzen die negative Widerstandszone, um stabile elektrische Schwingungen zu erzeugen und aufrechtzuerhalten, die für Telekommunikation, Radar und drahtlose Systeme von wesentlicher Bedeutung sind.
• Reflexionsverstärker: wird in Konfigurationen verwendet, in denen eine Verstärkung bei Frequenzen erforderlich ist, bei denen herkömmliche Transistoren nicht gut funktionieren.
• Hochgeschwindigkeitsschalter: dank seines nahezu verzögerungsfreien Übergangs zwischen Fahr- und Nichtfahrzustand.
• Frequenzumrichter: Seine Fähigkeit, sowohl in Vorwärts- als auch in Rückwärtsrichtung zu arbeiten, ermöglicht seinen Einsatz in Signalmischern.
• Logische Speicher in digitalen Schaltungen: Seine Stabilität in der negativen Widerstandszone wird zur vorübergehenden Speicherung von Informationen genutzt.

Obwohl sie Vorteile für hohe Frequenzen bieten, sind nicht für die konventionelle Gleichrichtung geeignet Dies liegt an dem erheblichen Leckstrom in Sperrrichtung, der seine weitverbreitete Verwendung einschränkt.

Vor- und Nachteile der Tunneldiode

El Tunneldiode Es hat einzigartige Eigenschaften, mit Vor- und Nachteilen, die berücksichtigt werden sollten. Zu seinen Vorteilen gehört ein ultraschnelle Betriebsgeschwindigkeit y wenig LärmEs gibt jedoch auch Einschränkungen, wie zum Beispiel eine geringe Maximalleistung und Einschränkungen der Betriebsspannung.

• Vorteil:
  • Ultrahohe Betriebsgeschwindigkeit, geeignet zum Schalten und zur Signalerzeugung in Mikrowellenbändern.
  • Niedrige Herstellungskosten und konstruktive Einfachheit im Vergleich zu anderen Hochfrequenzgeräten.
  • Geringes Rauschen während der Operation.
  • Gute Umweltunempfindlichkeit und lange Lebensdauer dank robuster Konstruktion.
• Nachteile:
  • Geringe maximale Leistung, wodurch es für energieintensive Anwendungen ungeeignet ist.
  • Begrenzte Spannungsausgänge und Schwankungen im Ausgangssignal.
  • Es gibt keine Isolierung zwischen Eingang und Ausgang Es handelt sich um ein Gerät mit zwei Anschlüssen.
  • Schwierigkeiten bei der Großserienproduktion und Einschränkungen in einigen Standardanwendungen.

Modelle und Beispiele: Tunneldioden 1N3716 und 1N3755

Zu den historischen und am häufigsten verwendeten Modellen von Tunneldioden hebt das hervor 1N3716 y 1N3755, beliebt in Mikrowellenlabors, Telekommunikationsstationen und im Prototypenbau. Beide zeichnen sich dadurch aus, dass sie sehr hohe Betriebsfrequenzen ermöglichen und in Bereichen mit negativem Widerstand effektiv reagieren. Kenntnisse über bestimmte Typen wie die Schottky-Diode kann das Verständnis dieser Geräte in bestimmten Kontexten ergänzen.

El 1N3716 Es weist eine für Tunneldioden typische Kennlinie mit einer relativ niedrigen Spitzenspannung und einer optimalen Reaktionsgeschwindigkeit für Mikrowellenanwendungen und schnelles Schalten auf. Die 1N3755 Es bietet ähnliche Spezifikationen, unterscheidet sich jedoch in Details wie Betriebsspannung und Strombereich, was den Einsatz in bestimmten Hochfrequenz-Elektronikkonfigurationen ermöglicht.

Vergleich mit anderen Diodentypen

Die Welt der Dioden weist eine große Vielfalt an Varianten auf, wie beispielsweise Signaldioden, Zenerdioden, Schottkydioden oder Gleichrichterdioden. Tunneldiode Die Unterscheidung erfolgt im Wesentlichen durch:

• Nicht zur Berichtigung geeignet aufgrund des hohen Sperrstroms.
• Den Status viel schneller ändern können als Schottky- oder andere Hochgeschwindigkeitsdioden.
• Zeigen Sie eine Region von sehr ausgeprägter negativer Widerstand (bei den übrigen gängigen Dioden nicht vorhanden).
• Erfordern spezifische Materialien und Dotierungen für eine optimale Funktion, im Gegensatz zum Silizium der üblichen Diode.

Aufgrund dieser Eigenschaften ist die Tunneldiode auf Nischen spezialisiert, in denen andere Geräte nicht mithalten können, obwohl ihre Verwendung in der Unterhaltungselektronik begrenzt ist.

Detaillierter Ablauf: Phasen des Zyklus VI

Um sein Verhalten zu verstehen, ist es wichtig, jede Phase seiner Kennlinie zu analysieren:

• Durch Anlegen einer kleinen Gleichspannung, passieren die Ladungsträger dank des Tunneleffekts die Verbindung und erzeugen einen geringeren Strom.
• Mit der Zunahme der Spannung, überlappen sich die Valenz- und Leitungsbänder, was zu einem schnellen Anstieg des Stroms führt, bis der Spitzenpunkt erreicht wird.
• Nach dem HöhepunktDie Fehlausrichtung der Bänder verringert das Tunneln und verringert den Strom zum Talpunkt.
• Während die Spannungen weiter zunehmen, ähnelt das Verhalten dem einer herkömmlichen Verbindung und der Strom steigt wieder an.
• Unter SperrvorspannungDer Tunneleffekt lässt immer noch einen erheblichen Strom zu, obwohl die maximale Sperrspannung normalerweise niedrig ist.

Einsatzbedingungen und Betriebsgrenzen

El Tunneldiode kann relativ hohe Gleichspannungen aushalten, wobei einige Modelle bis zu 500 V erreichen, aber seine maximale Sperrspannung (PIV) Sie ist normalerweise niedrig und liegt in den häufigsten Fällen bei etwa 40 V. Um Schäden zu vermeiden, ist es wichtig, diese Einschränkung zu beachten.

Die Beziehung zwischen den Spitzenstrom und Talstrom Es handelt sich um einen Schlüsselparameter für die Auswahl des richtigen Modells, insbesondere bei Oszillator- und Verstärkeranwendungen, bei denen Stabilität und Signalamplitude im negativen Widerstandsbereich erforderlich sind.

Alltagssituationen, in denen die Tunneldiode verwendet wird

Trotz ihrer eingeschränkten Verwendung Tunneldioden befinden sich in:

• Mikrowellen-Kommunikationsgeräte.
• Hochfrequenzmessgeräte.
• Signalquellen in Laboren für elektronische Physik.
• Radarsysteme, die Reaktionen im Nanosekundenbereich erfordern.

Trotz der Einführung neuer Technologien und Materialien bleiben sie aufgrund ihrer Geschwindigkeit und Zuverlässigkeit in bestimmten Fachgebieten weiterhin relevant.
